dtl系列通用固定带式输送机也称皮带机、皮带输送机，也有叫胶带输送机的，俗称输送设备，主要用于煤矿井下大巷或集中运输巷原煤输送，也可用于露天煤矿及地面输送和其他行业地面运输物料，根据巷道坡度变化可增加制动器和逆止装置。可以用于水平运输或倾斜运输，该系列结构简单，通用性强，效率高，使用维护方便，能实现长距离连续运输。机头传动装置可根据巷道条件安装在左侧或右侧，配有成套电控及保护，以实现自动化操作。当输送量较大时，可采用大功率电动机，根据实际情况可设计多点驱动，可实现软启动；变频调速启动器和cst可控启动传输装置。
该带式输送机共分四部分，头部卸载装置、传动装置、张紧装置、中 部、机尾部。
1 、头部卸载装置由机头架、传动滚筒做为卸载滚筒、清扫器等组 成。
2 、传动装置是整个输送机驱动装置，由电机、偶合器、减速机、传动 滚筒、机架、改向滚筒等组成。电动机通过偶合器，驱动传动滚筒。传动滚筒采用焊接结构，滚筒表面冷粘菱形胶，胶面厚而耐磨，质量好，既可增大滚筒表面与输送带之间的摩擦系数，防止打滑，还可减小滚筒表面的磨损，并使表面有自清作用。
3、中间部中间架采用槽钢固定架式结构，每节槽钢长为 3 米，槽钢与支腿由螺 栓连接，托辊架槽钢采用螺栓连接，结构简单，装拆方便，劳动强度低， 操作时间短。
4、机尾及张紧装置机尾由尾架、机尾滚筒、缓冲托辊、下托辊、犁式清扫器以及张紧小车等 组成。机尾由机尾架固定，机尾滚筒安装在机尾架上，轴线位置可以调节， 可以纠正输送带在机尾滚筒上的跑偏。张紧采用重垂车拉紧方式。

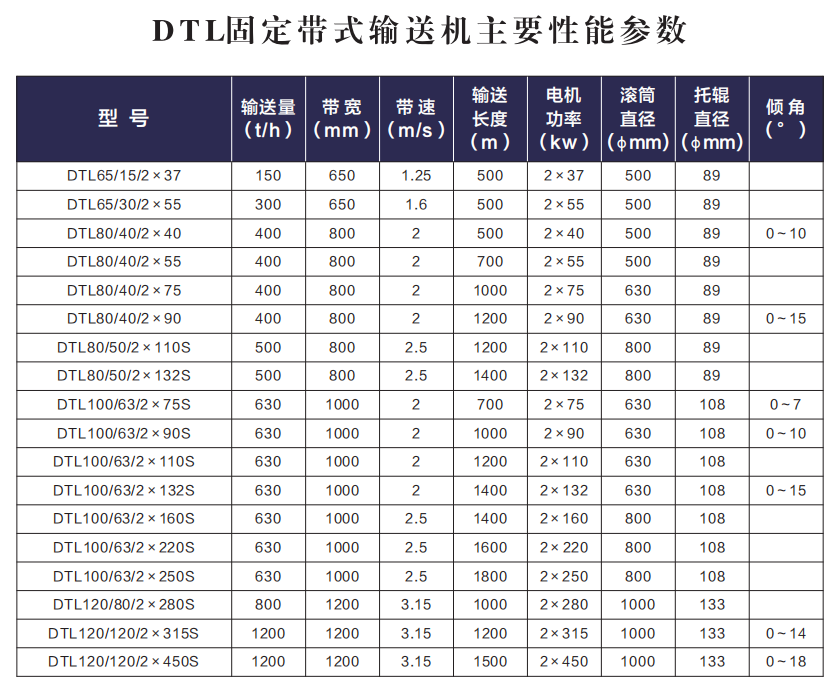

技术参数
